Nid en plexi en escalier

[funkyben]

Pinaise, c'est de la triche un nid pareil, c'est trop bien usiné, j'aime vraiment beaucoup.
J'ai fait, il y a longtemps un DUT génie mécanique et le logiciel Catia me dit vaguement quelque chose, en tous cas ça devait être une ancienne version. Pour la fraiseuse, c'est une fraiseuse à commande numérique ?
Ça me fait remonter plein de bons souvenirs de projet à l'atelier de l'IUT... Un, p'tit coup de vieux aussi car ça devait être en (95 je pense...).

[Feanor]

Moi aussi DUT GMP en 95 à Metz.
La fraiseuse est reliée à un PC.
Les collages sont à la cyanoacrylate.

[Altaïr]

Il est super beau ! Mais c'est de la triche aussi avec le matériel de professionnel ><' Juste au passage, si tu comptes te lancer dans un petit commerce, je t'assure qu'il y a de la demande ! xD

[yann]

J'adore le principe de l'escalier, les finitions et les vis ne me dérangent pas tant que ça

[funkyben]

Moi aussi DUT GMP en 95 à Metz.
La fraiseuse est reliée à un PC.
Les collages sont à la cyanoacrylate.

Je me disais bien... En plus de la même époque, pour ma part c'était à l'IUT d'Orléans.
En tous ca, il ne suffit pas d'avoir du bon matériel, il faut savoir l'utiliser et avoir la créativité, sur ce projet je crois qu'il y a les 2, bravo . Je suis très fan des tranches de plexi dans l'ADC style courbes de niveau.

[phelsuma]

+1 Les courbes dans l'ADC c'est vraiment bien vu !

[Syrphidae]

Magnifique !!
Tu ferais un tabac en le commercialisant.
Il est classe et pratique avec ses portes coulissantes.

[flo33]

Bravo J'adore la conception de ton nid escalier super.

[Feanor]

Je vais tenter d'illustrer l'ouverture des portes coulissantes.

Dans un premier temps, il faut légèrement dévisser les trois vis de la marche d'escalier.

3 vis

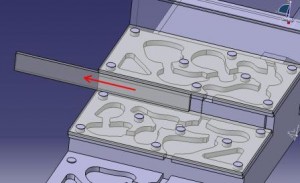

Puis faire glisser le vitrage.

vitrage ouvert

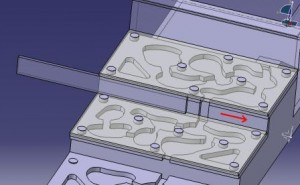

Ensuite on fait coulisser la porte.

porte ouverte

On remet le vitrage en place.

vitrage fermé

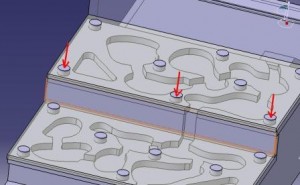

Et on revisse.

fin

Il faut pour que tout fonctionne, que la hauteur du vitrage et de la porte permette un ajustement serré après serrage des vis.

Quant au nombre élevé de vis, c'est parce qu'en observant différents nids je me suis rendu compte que les fourmis comblaient toujours les petits interstices avec tout ce qu'elles trouvaient. J'ai donc essayé de limiter un maximum les fuites entre les plaques.

[leveto]

Il est super bien fait ton nid ! J'adore
