Voici les compositions que je vais tester dans l'optique de réaliser un nid en mortier de ciment:
Tout d'abord voici le ciment blanc que je vais utiliser:
(Acheté 10 euros à Castorama)
C'est un ciment de type Portland ( comme tout les ciment blanc d'ailleur ).
( CEM II/B-LL 42,5 R CP2)
Résistance à la compression:
-2 jours de sèchage: > 290 kg/cm2
-28 jours de sèchage: > 550 kg/cm2
INFO: le "R" indique que le ciment à une résistance élevé à court terme alors que le "N"indique une résistance à court terme normal.
Les caractéristiques techniques précises ( résistance, chaleur dégagé, temps de prise, composition chimique...) de ce ciment sont disponible sur ces 2 liens :
Version PDF ( Adobe Reader ) du doc:
TECHNOCEMBLANC42_5R.pdf- [Téléchargement] (117.93 Kio) Téléchargé 1159 fois
Version html du document:
- TECHNOCEMBLANC42_5R.pdf
- [Téléchargement] (117.93 Kio) Téléchargé 1159 fois
-Test témoin: mortier standard : 1 part de ciment blanc 2 part de sable sec ( en masse).
Pour les mélanges hydrophyles:
Mélanges au Béton cellulaire (= BC):
- 5% massique BC en poudre mortier standard
-10% massique BC en poudre mortier standard
-20% massique BC en poudre mortier standard
Mélange à la litière 1 (90% turonien/ 10% autres minéraux, pouvoir absorbant: 40%):
(c'est un reste d'une vieille litière acheté il y a au moin 5 ans)
- 5% massique litière turonien en poudre mortier standard
-10% massique litière turonien en poudre mortier standard
-20% massique litière turonien en poudre mortier standard
INFO: Turonien = sous couche géologique du Crétacé qui est une sous couche du quaternaire. Composition: grès et marne.
Mélange à la litière 2 ( 90% argile sepiolitique/ 10% autres minéraux, pouvoir absorbant: 92%):
(Pour en savoir plus sur la sépiolite )
(Acheté 3,72 euros à Intermarché)
-5% litière sépiolitique en poudre mortier standard.
-10% litière sépiolitique en poudre mortier standard.
-15% litière sépiolitique en poudre mortier standard.
INFO: sépiolite, attapulgite ( palygorskites) sont des argiles a structure fibreuse.
Ces structures fibreuses de 1 à 3 micromètre ( 0,001 mm ) (voir photo ci après) sont directement responsable de leur absorbance vis à vis des liquides (eau, huile....).
Mélange à l'argile expensé ( bille d'argile):
-5% argile expensé en poudre mortier standard
-10% argile expensé en poudre mortier standard
-20% argile expensé en poudre mortier standard
Mélange à la vermiculite:
(En savoir plus sur la vermiculite)
-5% vermiculite en poudre mortier standard
-10% vermiculite en poudre mortier standard
-20% vermiculite en poudre mortier standard
Mélange aux cachets d'aspirine effervescent:
- 3 cachet d'aspirine en poudre mortier standard ( 900g )
(l'acide acétylsalicylique se dissout dans l'eau suivant cette réaction:
C9H7O4H HCO3- = C9H7O4- CO2 H2O
Il y a donc formation d'un gaz (CO2)
qui devrait aéré le mortier et augmenter sa porositer et sa capilarité)
Mélange à l'aluminium:
- 1% d'aluminium en poudre mortier standard.
(mêmes conséquences mais il s'agit cette fois de la réaction d'oxydation de l'aluminium en milieux basique:
2 Al 2 HO- 6 H2O = 2 Al(OH)4- 3 H2 )
Pour les mélanges hydrofuges:
Mélange à la colle mastic AXTON en cartouche (une version générique de la célèbre NI CLOUNI VIS)( solvable dans l'eau ):
-1% massique de colle mortier standard.
-2% massique de colle mortier standard.
-5% massique de colle mortier standard.
Mélange au mastique acrylique d'étanchéité de maçonnerie ( solvable dans l'eau ):
-1% massique de mastique mortier standard.
-2% massique de mastique mortier standard.
-5% massique de mastique mortier standard.
Mélange à l'adjuvant "Super sikalite" spécial imperméabilité pour ciment:
-notice: mélanger 1 kg de Sikacim pour 1 sac de 35kg de ciment ( soit 2,85 % massique du ciment) .ça doit faire environ 1kg de Sikacim pour 100 kg de mortier pret à gacher.

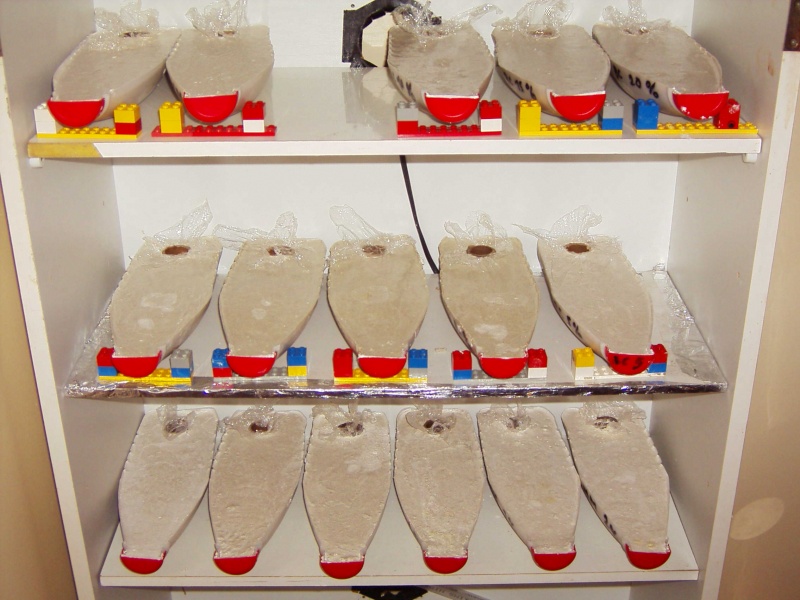

Voici les différents mortier qui sèchent dans leurs moules:
Dans environ 7-10 jours on verra ce que ça va donner niveau résistance et capilarité.

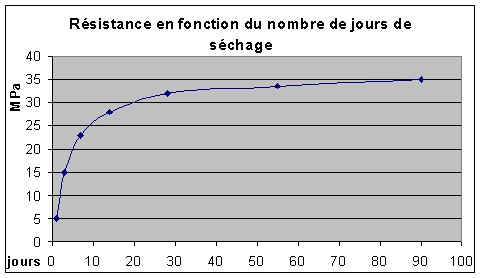

Ci-dessous un graphe assez intéressant:
A retenir;
Un béton / mortier normal atteint:
-90% de sa résistance après 28 jours de séchage.
-100% de sa résistance après 90 jours de séchage.
(dans des conditions normales de pression et de température)
1 MPa= 1 000 000 Pa = 10 bars = 100 N/cm2 = 10 kg/cm2
Résultats:
Hydrofuge:
-1er: Super Sykalite
-2ème: 1% colle Axton
PS: un mix des 2 pourrait être la meilleur solution.
Aucune baisse de résistance mécanique détecté.
Hydrophyle:
-BC
-litière turoniènne
-litière sépiolitique
les 3 quasi exéco aussi bien du point de vue mécanique que capillaire et ce dans tout les dosages.
Cependant plus le dosage augmente et plus le mortier obtenu et friable et cassant.
Perso je conseillerais ( 5 à) 10% pour commencer et si ce n'est pas assez, augmentez un peu (genre 15%).
Evitez absolument la vermiculite qui même à 5% donne un béton friable et cassant.
Pour l'argile expansé , sa couleur noire n'est pas très esthétique et la capillarité est nulle.
Pour ma part j'ai choisi :
-mélange hydrofuge: Mortier standard Super Sykalite 1% colle Axton.
(ps: pour l'additif Super Sykalite , respectez le dosage de la notice car de toute façon en doublant la quantité on obtient absolument pas une meilleur imperméabilité , j'ai fait le test)
-mélange hydrophyle: Mortier standard 10% litière sépiolitique
Désolé de ce rapport assez bâclé mais un malware à eu raison de mes photos et rapport détaillés.
.
.
(je serais d'avis de le mettre en "post-it").
) en Post it il serait plus visible !
qu'ont donnés les tests sur le long terme ?
